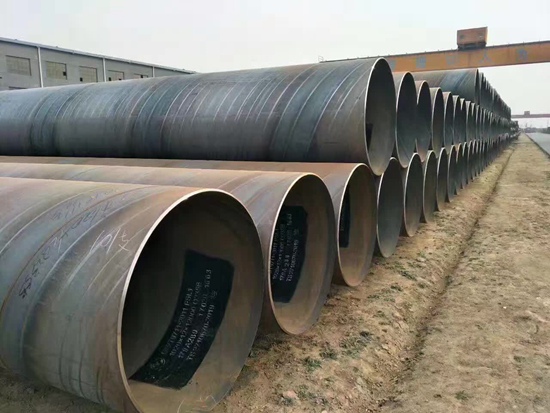

螺旋埋弧焊管(SSAW)是帶鋼卷管時其前進(jìn)方向與成型管中心線有成型角(可調(diào)整)，邊成型邊焊接，其焊縫成螺旋線，優(yōu)點是同一規(guī)格的帶鋼可生產(chǎn)多種直徑規(guī)格的鋼管，原料適應(yīng)范圍較大，焊縫可避開主應(yīng)力，受力情況，缺點是幾何尺寸較差，焊縫長度相比直縫管長，易產(chǎn)生裂紋、氣孔、夾渣、焊偏等焊接缺陷，焊接應(yīng)力呈拉應(yīng)力狀態(tài)。一般油氣長輸管線設(shè)計規(guī)范規(guī)定螺旋埋弧焊管只能用于3類、4類地區(qū)。國外將此工藝改進(jìn)后將原料改為鋼板，使成型與焊接分開，經(jīng)預(yù)焊和精悍，焊后冷擴(kuò)徑，則其焊接質(zhì)量接近UOE管，目前國內(nèi)尚無此種工藝，是我國螺旋管廠改進(jìn)的方向?！拔鳉鈻|輸”所用螺旋管仍然是按傳統(tǒng)工藝生產(chǎn)，只是管端進(jìn)行了擴(kuò)徑。美國、日本和德國總體上否定SSAW，認(rèn)為主干線不宜使用SSAW;加拿大和意大利部分使用SSAW，少量使用SSAW，而且都制定了非常嚴(yán)格的補充條件，由于歷史原因，國內(nèi)主干線多數(shù)還是使用SSAW。直縫埋弧焊管(LSAW)是以單張中厚板為原料，將鋼板在模具或成型機中壓(卷)成管坯，采用雙面埋弧焊接方式并擴(kuò)徑而成進(jìn)行生產(chǎn)的。其成品規(guī)格范圍較寬，焊縫的韌性、塑性、均勻性和致密性，具有管徑大、管壁厚、耐高壓、耐低溫抗腐蝕性強等優(yōu)點。

在建設(shè)度、高韌性、高質(zhì)量長距離油氣管線時，所需鋼管大多是大口徑厚壁直縫埋弧焊管。按API標(biāo)準(zhǔn)規(guī)定，在大型油氣輸送管道中，當(dāng)通過高寒地帶、海底、城市人口稠密區(qū)等1類、2類地區(qū)時，直縫埋弧焊管是適用管型。按成型方式不同又可分為UOE焊管板在邊緣預(yù)彎后，經(jīng)U成型、O成型、內(nèi)焊、外焊、機械冷擴(kuò)徑等工序;JCOE焊管即按"J-C-O-E"預(yù)焊、成型、焊接后經(jīng)冷擴(kuò)徑等工序;HME焊管由芯棒滾壓法按"C-C-O"成型、焊接后經(jīng)冷擴(kuò)徑等工序。

螺旋鋼管廠家焊縫上有連續(xù)聲波探傷標(biāo)記的部位，經(jīng)過手動超聲波和X射線復(fù)查，如確有缺陷，經(jīng)過修補后，再次經(jīng)過無損檢驗，直到確認(rèn)缺陷已經(jīng)消除。帶鋼對焊焊縫及與螺旋焊縫相交的丁型接頭的所在管，全部經(jīng)過X射線電視或拍片檢查。每根鋼管經(jīng)過靜水壓試驗，壓力采用徑向密封。試驗壓力和時間都由鋼管水壓微機檢測裝置嚴(yán)格控制。試驗參數(shù)自動打印記錄。管端機械加工，使端面垂直度，坡口角和鈍邊得到準(zhǔn)確控制。低合金結(jié)構(gòu)鋼鋼帶按一定的螺旋線的角度（叫成型角）卷成管坯，然后將管縫焊接起來制成。
