直縫管是指焊縫與鋼管縱向平行的鋼管。一般也稱為直縫焊管或直縫鋼管。直縫管是通過高頻焊接機組將一定規(guī)格的長條形鋼帶卷制并采用直縫焊接而成。直縫管規(guī)格用公稱口徑表示，按壁厚可分為薄壁直縫管和厚壁直縫管的兩種形狀可分為圓形、方形或異形管等。直縫焊管主要生產(chǎn)流程說明：板探：用來制造大口徑埋弧焊直縫鋼管的鋼板進入生產(chǎn)線后，首先進行全板超聲波檢驗；銑邊：通過銑邊機對鋼板兩邊緣進行雙面銑削，使之達到要求的板寬、板邊平行度和坡口形狀；預(yù)彎邊：利用預(yù)彎機進行板邊預(yù)彎，使板邊具有符合要求的曲率；成型：在JCO成型機上首先將預(yù)彎后的鋼板的一半經(jīng)過多次步進沖壓，壓成"J"形，再將鋼板的另一半同樣彎曲，壓成"C"形，最后形成開口的"O"形預(yù)焊：使成型后的直縫焊鋼管合縫并采用氣體保護焊（MAG）進行連續(xù)焊接；內(nèi)焊：采用縱列多絲埋弧焊（最多可為四絲）在直縫鋼管內(nèi)側(cè)進行焊接；外焊：采用縱列多絲埋弧焊在直縫埋弧焊鋼管外側(cè)進行焊接；超聲波檢驗Ⅰ：對直縫焊鋼管內(nèi)外焊縫及焊縫兩側(cè)母材進行100%的檢查；X射線檢查Ⅰ：對內(nèi)外焊縫進行100%的X射線工業(yè)電視檢查，采用圖象處理系統(tǒng)以保證探傷的靈敏度；擴徑：對埋弧焊直縫鋼管全長進行擴徑以提高鋼管的尺寸精度，并改善鋼管內(nèi)應(yīng)力的分布狀態(tài)；水壓試驗：在水壓試驗機上對擴徑后的鋼管進行逐根檢驗以保證鋼管達到標(biāo)準(zhǔn)要求的試驗壓力，該機具有自動記錄和儲存功能；倒棱：將檢驗合格后的鋼管進行管端加工，達到要求的管端坡口尺寸；超聲波檢驗Ⅱ：再次逐根進行超聲波檢驗以檢查直縫焊鋼管在擴徑、水壓后可能產(chǎn)生的缺陷X射線檢查Ⅱ：對擴徑和水壓試驗后的鋼管進行X射線工業(yè)電視檢查和管端焊縫拍片；管端磁粉檢驗：進行此項檢查以發(fā)現(xiàn)管端缺陷；防腐和涂層：合格后的鋼管根據(jù)用戶要求進行防腐和涂層。

根據(jù)《低壓流體輸送用焊接鋼管》標(biāo)準(zhǔn)的規(guī)定，焊管的公稱直徑為6~150mm，公稱壁厚為2焊管的長度通常為4~10米，可按定尺或倍尺長度出廠。鋼管表面質(zhì)量應(yīng)光滑，不允許有折疊、裂縫、分層、搭焊等缺陷存在。鋼管表面允許有不超過壁厚負(fù)偏差的劃道、刮傷、焊縫錯位、燒傷和結(jié)疤等輕微缺陷存在。允許焊縫處壁厚增厚和內(nèi)縫焊筋存在。焊接鋼管應(yīng)做機械性能試驗和壓扁試驗以及擴口試驗，并要達到標(biāo)準(zhǔn)規(guī)定的要求
Q235B直縫焊管質(zhì)量檢驗方法有很多種，其中物理方法也是最常用的檢驗方法，物理檢驗就是利用一些物理現(xiàn)象進行測定或檢驗的方法。材料或Q235B直縫焊管內(nèi)部缺陷情況的檢查，一般都是采用無損探傷的方法。當(dāng)前的無損探傷有磁力探傷、超聲波探傷、射線探傷、滲透探傷等。中奧管道磁力檢驗，磁力探傷只能發(fā)現(xiàn)磁性Q235B直縫焊管表面和近表面的缺陷，而且對缺陷僅能做定量分析，對于缺陷的性質(zhì)和深度也只能根據(jù)經(jīng)驗來估計。磁力檢驗是利用磁場磁化鐵磁Q235B直縫焊管所產(chǎn)生的漏磁來發(fā)現(xiàn)缺陷的。按測量漏磁方法的不同，可分為磁粉法、磁感應(yīng)法和磁性記錄法，其中以磁粉法應(yīng)用最廣。

直縫鋼管主要應(yīng)用于石油、煤氣、天然氣、熱力發(fā)電等行業(yè),年產(chǎn)量30萬噸。我公司引進在線探傷儀、X射線探傷機、靜水壓試驗機等高科技術(shù)。公司已通過質(zhì)量管理體系認(rèn)證,通過環(huán)境管理體系認(rèn)證,同時還獲得了美國石油學(xué)會產(chǎn)品認(rèn)證、職業(yè)健康安全管理體系認(rèn)證.為工程提供最最美的產(chǎn)品,為顧客提供盡善盡美的服務(wù),是馳誠堅定不移的思想理念和行為準(zhǔn)則。

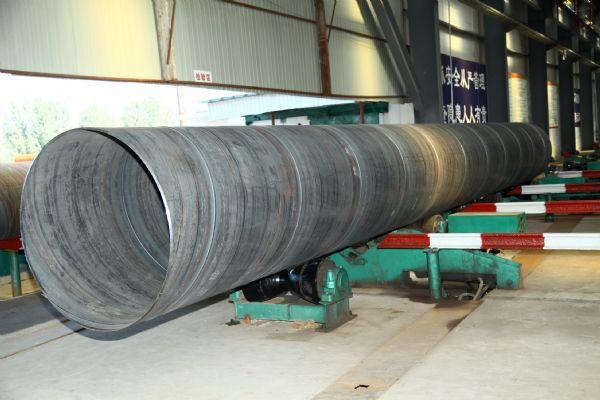

直縫焊管生產(chǎn)工藝相對簡單，主要生產(chǎn)工藝有高頻焊直縫鋼管和埋弧焊直縫鋼管,直縫管生產(chǎn)效率高，成本低，發(fā)展較快。 螺旋焊管的強度一般比直縫焊管高，主要生產(chǎn)工藝是埋弧焊，螺旋鋼管能用同樣寬度的坯料生產(chǎn)管徑不同的焊管，還可以用較窄的坯料生產(chǎn)管徑較大的焊管。但是與相同長度的直縫管相比，焊縫長度增加30~100%，而且生產(chǎn)速度較低。因此，較小口徑的焊管大都采用直縫焊，大口徑焊管則大多采用螺旋焊。 在業(yè)內(nèi)生產(chǎn)較大口徑直縫鋼管時會使用丁字焊技術(shù)，即將一段段短的直縫鋼管再進行對接，接成符合工程需要的長度，丁字焊直縫鋼管缺陷的機率也大大提高，而且丁字焊縫處的焊接殘余應(yīng)力較大，焊縫金屬往往處于三向應(yīng)力狀態(tài)，增加了產(chǎn)生裂紋的可能性。
